Когда вы поднимаете в воздух современный квадрокоптер DJI, будь то компактный Mini или профессиональный Mavic, возникает ощущение магии. Дрон висит в воздухе, словно прибитый к точке, игнорируя порывы ветра. Для предпринимателя, использующего аэросъемку для рекламы недвижимости или создания контента, эта надежность — залог успеха. Но за этой легкостью скрывается сложнейшая работа инженеров и физиков.
Понимание того, как устроены системы стабилизации дронов DJI, поможет вам не просто лучше управлять устройством, но и избежать критических ошибок в сложных условиях съемки. Давайте заглянем «под капот» вашего летающего помощника и разберем технологии, которые удерживают его в небе.
1. Анатомия полета: борьба с гравитацией и хаосом

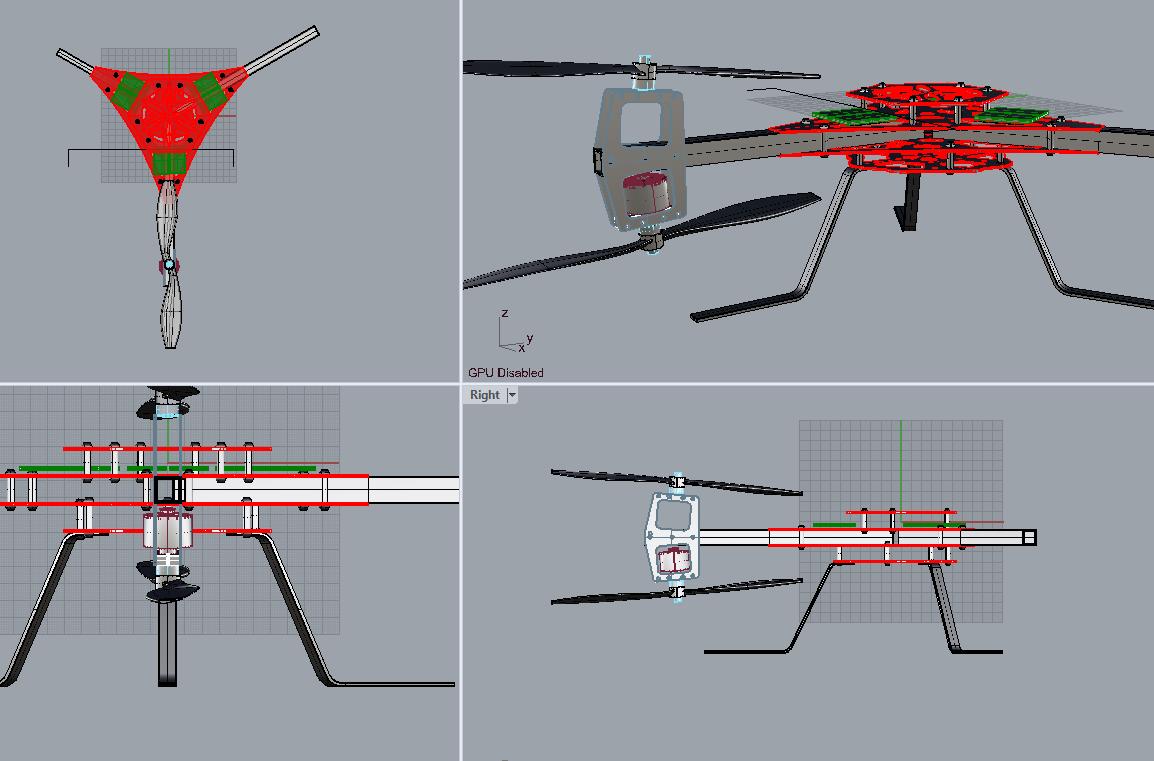

Квадрокоптер по своей природе — нестабильная конструкция. В отличие от самолета, который опирается на крылья, дрон держится в воздухе только за счет тяги винтов. Как только электроника отключается, аппарат падает камнем вниз.
Система стабилизации решает две фундаментальные задачи, которые часто путают новички:
- Выравнивание горизонта (Leveling): Дрон должен понимать, где «верх», а где «низ», и держать корпус параллельно земле, если вы не даете команду лететь.
- Удержание позиции (Positioning): Коптер должен оставаться в одной географической точке, сопротивляясь сносу ветром.
Если первая задача решается внутренними датчиками, то вторая требует «взгляда наружу». Именно синергия этих процессов делает полет DJI таким плавным.
2. Электронный вестибулярный аппарат: роль модуля IMU
Сердцем полетной устойчивости является модуль IMU (Inertial Measurement Unit). Это, по сути, электронный вестибулярный аппарат дрона. Он «чувствует» движение еще до того, как его заметит оператор или камера.
Гироскоп и акселерометр: дуэт равновесия
Внутри IMU находятся два критически важных микрочипа:
- Гироскоп измеряет угловую скорость. Он отвечает на вопрос: «Как быстро и в какую сторону я вращаюсь?».
- Акселерометр измеряет линейное ускорение и силу тяжести. Он помогает понять: «Где находится земля и с какой скоростью я разгоняюсь?».
Скорость реакции
Процесс опроса этих сенсоров происходит с невероятной частотой — сотни и тысячи раз в секунду. Даже когда дрон просто висит перед вами, его IMU фиксирует микроскопические отклонения и тут же отправляет сигналы на исправление.
Совет эксперта: Если после падения или долгой транспортировки дрон начал вести себя неадекватно, первым делом проверьте состояние IMU в настройках приложения DJI Fly или GO 4. Часто простая калибровка решает 90% проблем.
3. Навигация в пространстве: работа GPS, компаса и барометра
Если IMU отвечает за то, чтобы дрон не перевернулся, то навигационный блок отвечает за то, чтобы он не улетел в соседний район.
Спутники как якорь
Приемник GNSS (Global Navigation Satellite System) в дронах DJI работает одновременно с GPS, GLONASS, а в новых моделях и с Galileo/BeiDou. Захватывая сигнал от 10–12 и более спутников, дрон фиксирует свои координаты по осям X и Y. Это позволяет реализовать функцию «Return to Home» и удерживать позицию с точностью до полуметра.
Барометр: удержание высоты
GPS дает отличные координаты на плоскости, но имеет погрешность по высоте. Здесь в игру вступает барометрический датчик. Он измеряет атмосферное давление. Поскольку давление падает с высотой, дрон может вычислять свое вертикальное положение с точностью до сантиметров. Именно благодаря барометру коптер держит заданную высоту, даже если вы отпустите левый стик.
Компас: курс и ориентация
Электронный компас определяет магнитный север. Он необходим, чтобы дрон понимал, куда направлен его «нос». Ошибки компаса — самая частая причина «улета» дронов (flyaway). Если данные компаса противоречат данным GPS (например, из-за магнитных помех от линий электропередач или арматуры в бетоне), дрон может потерять ориентацию и начать дрейфовать.
4. Глаза на корпусе: система визуального позиционирования (VPS)
Представьте, что вы снимаете обзор интерьера склада или магазина. GPS внутри помещения не ловит. Как дрон понимает, что он висит на месте? Здесь включается стабилизация дрона в воздухе DJI с помощью системы VPS (Vision Positioning System).
Принцип работы нижних сенсоров
На «брюхе» большинства дронов DJI (начиная с Phantom 3 и заканчивая Mavic 3) расположены:
- Камеры: Они непрерывно фотографируют поверхность под собой. Анализируя смещение текстуры пола (паркет, плитка, асфальт), алгоритмы вычисляют смещение дрона. Это работает как оптическая мышь компьютера.
- Ультразвуковые сонары или ToF-датчики (Time of Flight): Они посылают звуковой или инфракрасный импульс вниз и замеряют время возврата сигнала, определяя точное расстояние до пола.
Эта система идеально работает на высотах до 10–15 метров при хорошем освещении. Однако над зеркальной водой или в полной темноте VPS становится бесполезной, и дрон переходит в режим ATTI (об этом ниже).
5. Полетный контроллер: мозг, принимающий тысячи решений
Все описанные выше датчики были бы бесполезны без центрального процессора — полетного контроллера (Flight Controller). Это «мозг» всей системы.
Sensor Fusion (Слияние данных)
Главная магия происходит здесь. Полетный контроллер получает противоречивые данные:
- Акселерометр может «шуметь» от вибрации моторов.
- GPS может давать погрешность из-за облаков.
- Барометр может реагировать на порыв ветра.
Контроллер использует сложные математические алгоритмы (например, фильтр Калмана), чтобы отсеять шум, объединить данные и получить единственно верную картину реальности. Он предсказывает поведение дрона на доли секунды вперед и формирует команды для моторов.
6. Физика стабилизации: от сигнала к действию
Как электронный сигнал превращается в физическую стабильность? Через изменение скорости вращения пропеллеров.
Роль регуляторов оборотов (ESC)
Полетный контроллер отправляет команды на регуляторы оборотов (ESC — Electronic Speed Controller). ESC дозируют энергию, подаваемую на каждый из четырех (или более) бесколлекторных моторов.
Выравнивание крена
Если порыв ветра наклоняет дрон влево:
- Гироскоп фиксирует наклон.
- Контроллер мгновенно дает команду ESC увеличить обороты на левых моторах и уменьшить на правых.
- Возникает разница тяги, которая возвращает дрон в горизонтальное положение.
Вся цепочка «обнаружение — расчет — команда — реакция мотора» занимает миллисекунды.
| Компонент системы | Функция | Что происходит при сбое |
|---|---|---|
| IMU | Чувство равновесия | Дрон «заваливает» горизонт или падает |
| GPS | Координаты на карте | Дрон сносит ветром (режим дрейфа) |
| Барометр | Контроль высоты | Дрон самопроизвольно снижается или набирает высоту |
| Компас | Курсовая устойчивость | Полет по спирали, потеря управления («туалетинг») |
| VPS | Позиционирование без GPS | Нестабильность в помещении или на малой высоте |
7. Механический подвес: почему камера плавная при резких маневрах
Важно разделять стабилизацию самого летательного аппарата и стабилизацию изображения. Дрон может агрессивно наклоняться под углом 45 градусов, чтобы сопротивляться сильному ветру, но видео при этом должно оставаться идеально ровным.

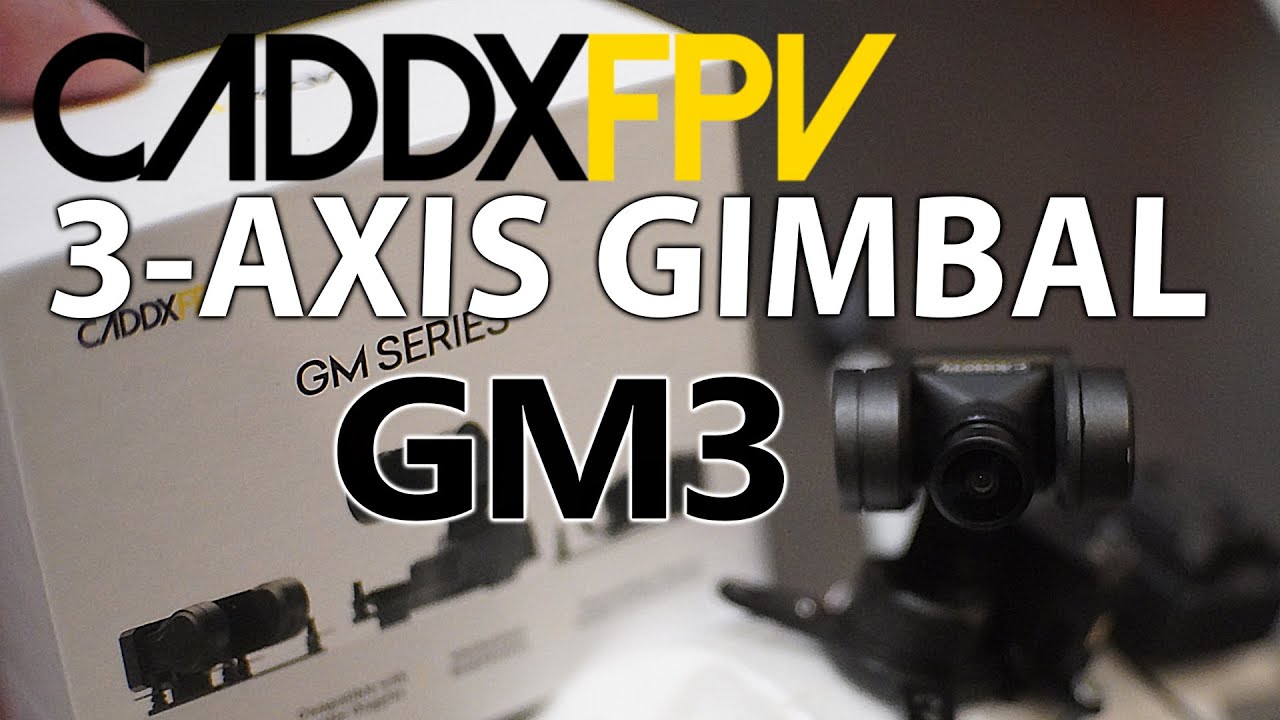

За это отвечает трехосевой механический подвес (gimbal). Это отдельная роботизированная система со своими гироскопами и моторами.
- Ось Pitch (Тангаж): Наклон камеры вверх-вниз.
- Ось Roll (Крен): Заваливание горизонта влево-вправо.
- Ось Yaw (Рыскание): Повороты влево-вправо.
Моторы подвеса работают в противофазе движениям дрона. Если коптер наклоняется влево на 10 градусов, подвес мгновенно поворачивает камеру вправо на те же 10 градусов. В результате для зрителя картинка остается неподвижной.
8. FAQ: Часто задаваемые вопросы о стабильности полета DJI
Почему дрон может дрейфовать в сторону, если не трогать стики?
Чаще всего это связано с некалиброванным компасом или IMU. Также причиной может быть слабый сигнал GPS или полет в помещении с однородным полом (где система визуального позиционирования не может «зацепиться» за текстуру). Иногда проблема кроется в дрейфе стиков пульта управления — проверьте их калибровку в приложении.
Нужно ли калибровать IMU и компас перед каждым взлетом?
Нет, современные дроны DJI не требуют этого. Калибровку компаса нужно проводить, если вы переместились на большое расстояние (более 50–100 км) от места последнего полета или если приложение настойчиво просит об этом. Частая ненужная калибровка рядом с металлическими объектами может, наоборот, навредить.
Какую максимальную скорость ветра могут выдержать современные модели DJI?
Это зависит от класса дрона. Например, DJI Mini (легкий класс) держит ветер до 8–10 м/с (5 уровень). Более тяжелые Mavic 3 или Inspire могут работать при ветре 12–15 м/с. Система стабилизации будет наклонять дрон против ветра, но помните: чем сильнее ветер, тем быстрее садится батарея.
Что такое режим ATTI и почему в нем сложнее управлять коптером?
Режим ATTI (Attitude) включается, когда дрон теряет спутники (GPS) и не видит поверхность (VPS). В этом режиме работает только барометр (удержание высоты) и гироскоп (выравнивание). Дрон перестает удерживать точку и его начинает сносить ветром по инерции. Это требует от пилота постоянной ручной корректировки положения.
Влияет ли защита пропеллеров на стабилизацию?
Да, защита добавляет вес и парусность. Полетный контроллер DJI обычно распознает установку защиты (или требует включения специального режима в приложении), чтобы изменить алгоритмы стабилизации (PID-коэффициенты) для компенсации изменившейся аэродинамики.
