Как устроен квадрокоптер DJI: полный технический разбор всех компонентов и систем для пилотов

Когда вы достаете дрон из коробки, он кажется монолитным куском пластика и электроники. Но стоит заглянуть «под капот», и вы увидите сложнейшую инженерную систему, где механика, аэродинамика и программный код работают как единый организм. Понимание того, как работает устройство квадрокоптера DJI, — это не просто теоретический интерес. Это знание помогает лучше пилотировать, вовремя замечать неисправности и избегать аварий, которые стоят денег.

В этой статье мы разберем беспилотник на молекулы: от карбоновых лучей до алгоритмов стабилизации камеры. Вы поймете, почему эти гаджеты летают так стабильно и что на самом деле происходит, когда вы отклоняете стик на пульте.

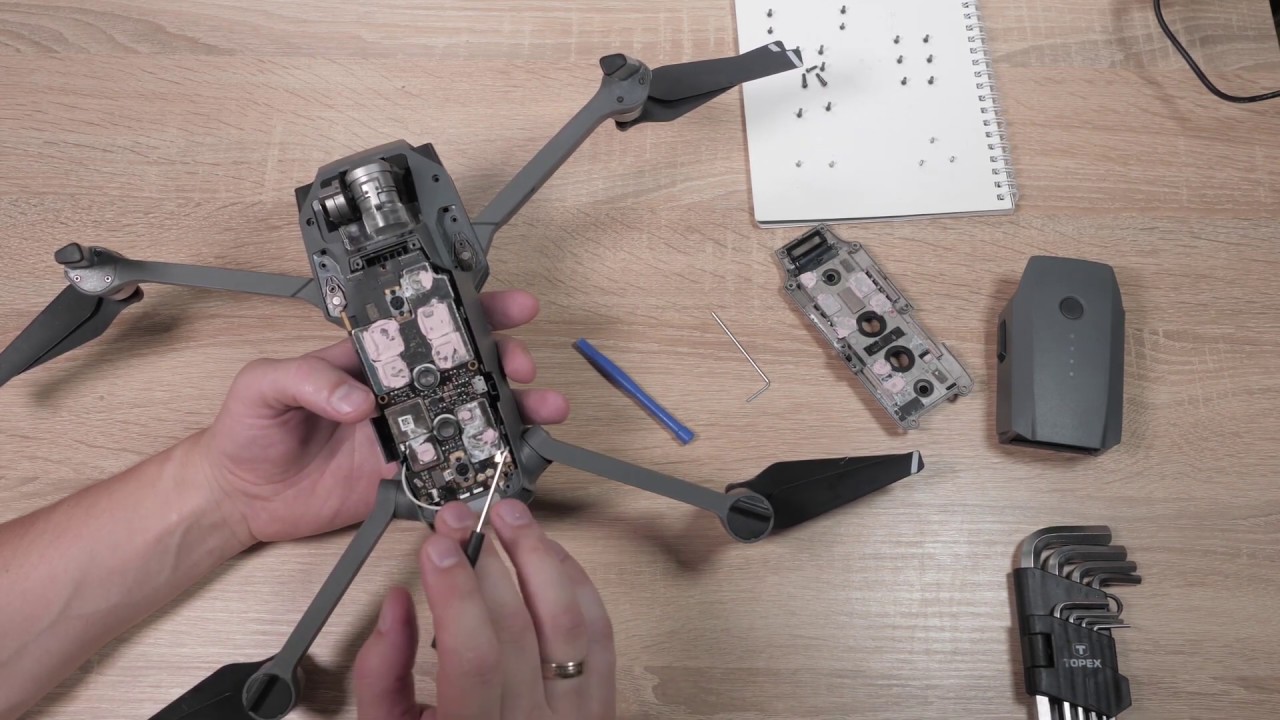

1. Разбираем устройство квадрокоптера DJI: общая архитектура полета

Современный дрон — это не просто «вертолет с четырьмя винтами». Это летающий компьютер. Если упростить, то архитектуру любого коптера DJI можно разделить на три глобальных уровня:

1. Механический каркас: Рама, моторы и пропеллеры, которые обеспечивают физическую возможность полета.
2. Электронный мозг: Полетный контроллер, датчики и сенсоры, которые каждую миллисекунду вычисляют положение дрона в пространстве.
3. Система коммуникации: Радиоканалы, связывающие пилота, дрон и спутники GPS в единую сеть.

Главный секрет успеха DJI не в отдельных деталях, а в их идеальной интеграции. Программное обеспечение пишется специально под «железо», что исключает конфликты совместимости, свойственные самосборным моделям.

2. Корпус и рама: инженерные решения для баланса прочности и легкости

Рама — это скелет дрона. Она должна выдерживать вибрации от моторов, перегрузки при резких маневрах и, к сожалению, возможные удары при посадке.

В любительских и полупрофессиональных сериях (Mini, Air, Mavic) используется высокопрочный композитный пластик. Он легче металла и не экранирует радиосигналы, что критически важно для работы антенн, часто спрятанных в шасси или лучах. В профессиональных моделях (например, Inspire или Matrice) применяются магниевые сплавы и карбоновое волокно.

Ключевые особенности конструкции:

• Складной механизм: Лучи крепятся на шарнирах. Инженеры рассчитывают их так, чтобы люфт отсутствовал даже после сотен циклов складывания, иначе вибрация сведет с ума гироскоп.
• Вентиляция: В корпусе всегда есть воздухозаборники. Электроника, особенно видеопередатчик, выделяет много тепла, и эффективный отвод воздуха — залог того, что дрон не зависнет в воздухе из-за перегрева процессора.

Совет эксперта: Никогда не заклеивайте декоративными наклейками вентиляционные решетки на корпусе. Нарушение терморегуляции может привести к отказу системы прямо в полете, особенно в жаркую погоду.

3. Силовая установка: «мышцы» и энергия беспилотника

Если рама — это скелет, то силовая установка — это мышцы и кровеносная система. Именно этот блок отвечает за поднятие веса в воздух и маневрирование.

Преимущества бесколлекторных двигателей в авиамоделировании

В дронах DJI используются исключительно бесколлекторные (brushless) электромоторы. В отличие от дешевых коллекторных аналогов, у них нет щеток, которые трутся о ротор.

Почему это важно:

• Долговечность: Изнашиваются только подшипники. Сам мотор может работать тысячи часов.
• КПД: Меньше энергии уходит в тепло, больше — во вращение.
• Точность: Скорость вращения регулируется с ювелирной точностью, что позволяет дрону висеть в одной точке как прибитому.

Управляют моторами ESC (Electronic Speed Controllers) — регуляторы оборотов. Они получают команды от «мозга» дрона и дозируют ток на каждый мотор отдельно.

Аэродинамика пропеллеров: как форма лопастей влияет на подъемную силу

Пропеллеры для дронов — это не просто куски пластика. Их профиль рассчитывается в аэродинамической трубе.

• Low-Noise (малошумные) лопасти: Имеют характерную заостренную законцовку. Она снижает турбулентность на концах лопастей, уменьшая характерное «жужжание» и немного повышая эффективность.
• Балансировка: Даже малейший скол на лопасти вызывает вибрацию, которая передается на камеру («эффект желе») и разрушает подшипники мотора.

Интеллектуальная батарея: технологии питания и защиты от сбоев

Термин «Intelligent Flight Battery» — не маркетинг. Внутри аккумулятора DJI находится собственный микроконтроллер.

Что он делает:

1. Балансировка ячеек: Следит, чтобы все банки заряжались и разряжались равномерно.
2. Защита от переразряда: Если оставить батарею заряженной на 100% надолго, она сама начнет медленно разряжаться до уровня хранения (около 60%), чтобы химия внутри не деградировала.
3. Учет температуры: Дрон не даст вам взлететь, если батарея слишком холодная (ниже критического порога), или ограничит мощность, чтобы не «убить» аккумулятор.

4. Полетный контроллер и навигация: как электроника управляет стабильностью

Полетный контроллер — это главный процессор, который принимает решения сотни раз в секунду. Пилот лишь указывает желаемое направление, а всю работу по удержанию равновесия делает автоматика, которая и отвечает за то, как дроны держатся в воздухе.

IMU, гироскоп и акселерометр — «вестибулярный аппарат» гаджета

Блок IMU (Inertial Measurement Unit) — сердце системы стабилизации. Он состоит из:

• Гироскопа: Определяет угловую скорость (насколько быстро дрон наклоняется).
• Акселерометра: Измеряет линейное ускорение (набирает ли дрон скорость или тормозит).

Именно IMU чувствует порыв ветра и мгновенно дает команду моторам с одной стороны раскрутиться быстрее, чтобы выровнять горизонт.

Роль модулей GPS, компаса и барометра в позиционировании

Чтобы дрон знал не только свое положение относительно горизонта, но и координаты в мире, используются три датчика:

1. GNSS (GPS + Galileo + BeiDou): Определяет координаты X и Y. Нужен для функции возврата домой (RTH) и удержания позиции.
2. Барометр: Измеряет атмосферное давление, вычисляя высоту (координата Z).
3. Компас: Определяет стороны света. Без него дрон не понимает, куда направлен его «нос», и GPS-навигация начинает сбоить.

Визуальные сенсоры и система автоматического облета препятствий

Современные DJI (начиная с Mavic 2 и новее) строят 3D-карту окружающего пространства в реальном времени. Стереокамеры (бинокулярное зрение) на корпусе измеряют глубину сцены, а инфракрасные датчики страхуют при плохом освещении (обычно снизу). Это позволяет системе APAS автоматически прокладывать маршрут, огибая деревья и стены.

5. Камера и механический подвес: технологии кинематографичной съемки

Многие покупают DJI именно ради камеры. Но качество картинки зависит не только от матрицы, но и от того, как камера закреплена.

Как работает трехосевая стабилизация изображения

Механический подвес (gimbal) — это чудо миниатюрной инженерии. Три крошечных бесколлекторных мотора компенсируют колебания по трем осям:

• Pitch (Тангаж): Наклон вверх-вниз.
• Roll (Крен): Наклон влево-вправо (горизонт).
• Yaw (Рыскание): Повороты влево-вправо.

Подвес работает в связке с IMU дрона. Он «знает» о маневре коптера еще до того, как тот его совершит, и заранее корректирует положение камеры, чтобы картинка оставалась идеально плавной.

Взаимодействие оптического модуля с «мозгом» дрона

Камера не просто пишет видео на флешку. Она интегрирована в систему управления экспозицией. Дрон анализирует освещенность и может автоматически менять ISO или выдержку. Кроме того, видеопоток с камеры сжимается процессором и отправляется на пульт пилота в качестве HD-линка.

6. Система радиосвязи и передачи данных: невидимая нить между пилотом и коптером

Качество связи — это то, что отличает профессиональную технику от игрушек. DJI использует проприетарные протоколы, а не обычный Wi-Fi (хотя в бюджетных моделях бывает и он).

Принципы работы пульта управления и отправки команд

Пульт (RC) преобразует движения ваших пальцев в цифровой сигнал. Сигнал кодируется и отправляется на частоте 2.4 ГГц или 5.8 ГГц. Дрон получает пакет данных, расшифровывает его и передает на полетный контроллер.

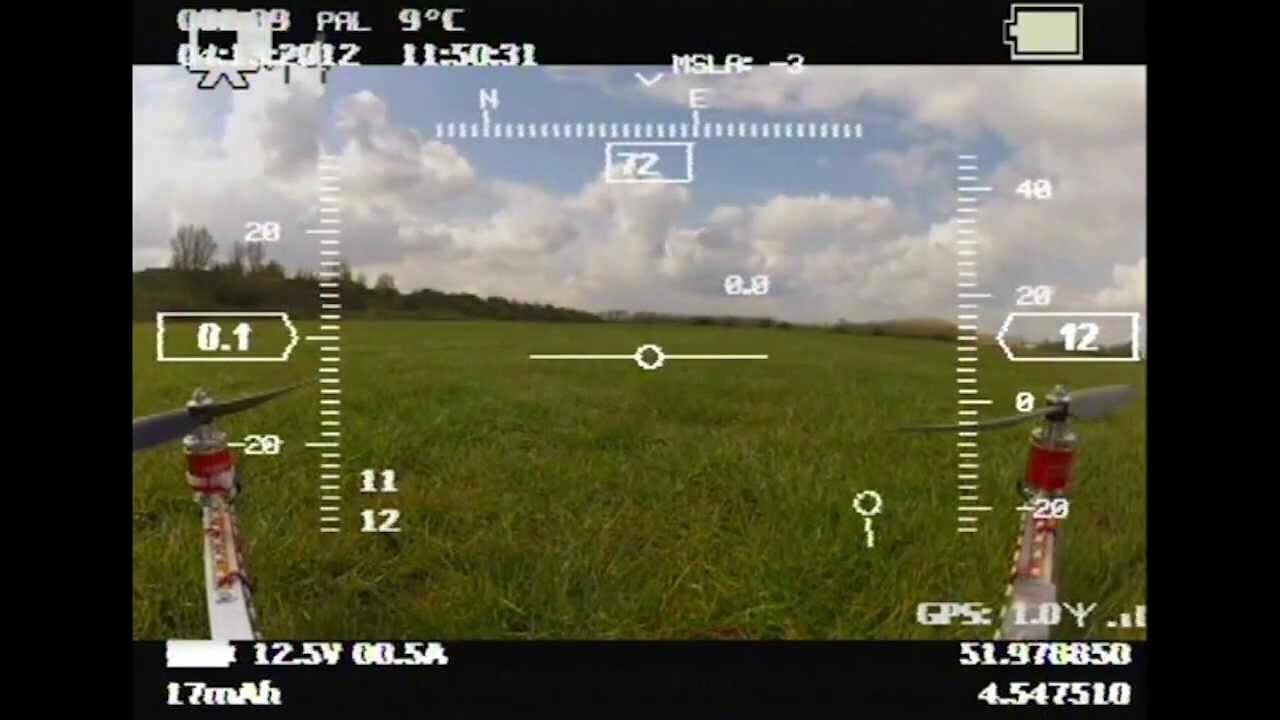

Протоколы OcuSync и Lightbridge: секрет трансляции видео без задержек

Технологии OcuSync (сейчас уже версии O3, O4) — это стандарт индустрии. Их особенность:

• Динамическое переключение частот: Если эфир на 2.4 ГГц забит (например, в городе), система мгновенно прыгает на 5.8 ГГц без разрыва связи.
• Двусторонняя связь: Дрон не только принимает команды, но и шлет обратно телеметрию и видео в высоком разрешении.
• Низкая задержка: Пинг составляет миллисекунды, что позволяет управлять дроном так, будто вы сидите внутри него.

7. Программная экосистема: роль прошивки и мобильного приложения в управлении «железом»

Железо мертво без софта. Приложения DJI Fly (для новых моделей) или DJI GO 4 (для старых) — это интерфейс взаимодействия.

Приложение выполняет роль второго пилота:

• Отображает карту и запретные зоны (No-Fly Zones).
• Предупреждает о сильном ветре.
• Позволяет настраивать чувствительность стиков (экспоненты) под стиль пилотирования.
• Обновляет прошивки (Firmware) всех модулей — от батареи до подвеса.

Прошивка — это критически важный элемент. Часто обновление исправляет ошибки в работе GPS или улучшает алгоритмы энергосбережения, поэтому пренебрегать ими не стоит.

FAQ

Какие компоненты дрона DJI чаще всего требуют замены или обслуживания?

Чаще всего износу подвергаются пропеллеры (даже микротрещины опасны) и аккумуляторы (теряют емкость со временем). Реже требуется замена шлейфа подвеса и лучей корпуса после неудачных приземлений.

Почему так важно калибровать компас и IMU перед полетами в новых местах?

В разных локациях магнитное поле Земли отличается, а наличие металла под землей (трубы, арматура) может сбить датчики. Калибровка «обнуляет» накопленные ошибки, позволяя дрону адекватно понимать, где север, а где низ.

Можно ли самостоятельно модернизировать внутреннюю начинку квадрокоптера?

Глубокая модернизация (замена моторов на более мощные, смена камеры) в экосистеме DJI затруднена из-за закрытого ПО. Максимум, что доступно пользователю — установка «тихих» пропеллеров, усиленных антенн на пульт или специальных фильтров на камеру. Вмешательство в электронику аннулирует гарантию и может привести к программным ошибкам.

Чем отличается устройство любительских серий Mini от профессиональных Mavic или Enterprise?

В Mini упор сделан на легкость (до 249 г) за счет отказа от некоторых датчиков облета препятствий и упрощения системы охлаждения. В сериях Enterprise дублируются критические системы (например, два IMU, два компаса, две батареи) для максимальной надежности, а также есть порты для подключения внешнего оборудования (тепловизоров, громкоговорителей).
