Как работает приемник FPV дрона: полное руководство по выбору, подключению и настройке для стабильной связи

Любой, кто хоть раз надевал FPV-очки, знает это чувство: одно движение пальца на стике, и дрон мгновенно реагирует, взмывая в небо или входя в крутой вираж. Но за этой магией мгновенного отклика стоит сложная технология. Чтобы собрать надежный квадрокоптер или начать бизнес по продаже комплектующих, важно понимать, как работает приемник FPV дрона и почему этот маленький компонент — один из самых важных в системе.

В этой статье мы разберем «анатомию» радиоуправления, пройдемся по периферии и научимся выбирать и настраивать оборудование так, чтобы связь была железобетонной.

Сердце радиоуправления: роль ресивера (RX)

Приемник (Receiver или RX) — это «уши» вашего дрона. Без него мощные моторы, дорогой полетный контроллер и качественная камера превращаются в бесполезный набор электроники.

Роль ресивера в цепочке управления

Цепочка управления выглядит просто, но должна работать безупречно сотни раз в секунду:

1. Пилот отклоняет стик на пульте управления.
2. Передатчик (TX) в пульте кодирует это движение в пакет данных и отправляет его по радиоволне.
3. Приемник (RX) на дроне улавливает этот сигнал антенной.
4. Декодирование: RX преобразует радиоволну обратно в цифровой код, понятный дрону.
5. Полетный контроллер получает команду и дает указание моторам изменить обороты.

Преобразование волн в цифру

Современные приемники не просто «слушают» эфир. Они работают как высокоскоростные переводчики. Сигнал от пульта приходит в зашифрованном виде (чтобы вы не управляли чужими дронами). Задача приемника — отфильтровать шум, расшифровать пакет данных и передать его полетнику по цифровому протоколу (например, CRSF или SBUS).

Важно: Надежность приемника критична для FPV. Если видеосигнал пропадет, у вас есть шанс стабилизировать дрон вслепую или активировать возврат домой. Но если откажет приемник (FailSafe), дрон мгновенно теряет управление и падает.

От стиков до действий: какую информацию передает аппаратура на дрон

Многие новички думают, что пульт просто говорит дрону «лети вперед». На самом деле, какую информацию передает аппаратура на дрон, зависит от сложности настройки, но база всегда неизменна. Данные делятся на каналы управления и служебные команды.

Основные каналы управления (AETR)

Это четыре главных оси, без которых полет невозможен:

• Throttle (Газ): Общая тяга. Поднимает дрон выше или опускает ниже.
• Yaw (Рыскание): Поворот носа дрона влево или вправо вокруг своей оси.
• Pitch (Тангаж): Наклон носа вниз (полет вперед) или вверх (полет назад).
• Roll (Крен): Наклон дрона влево или вправо (боковое смещение).

Вспомогательные команды (AUX)

Помимо основных осей, аппаратура передает состояние тумблеров и крутилок. Это каналы AUX, которые настраиваются под конкретные задачи:

• Arming (Арминг): Главный тумблер безопасности. Включает и отключает моторы.
• Flight Modes: Переключение между режимами (Angle — стабилизация, Acro — полное ручное управление, GPS Rescue — возврат домой).
• Buzzer/Turtle Mode: Команда пищалке начать издавать звук (чтобы найти дрон в траве) или режим «черепахи» (чтобы перевернуть упавший дрон).

Обратная связь: Телеметрия

Связь не односторонняя. Современные приемники отправляют данные обратно на пульт пилота. Это называется телеметрией.
Пилот видит на экране пульта:

• Напряжение батареи дрона (критично важно).
• Силу сигнала (RSSI/LQ) — чтобы понять, когда пора разворачиваться.
• GPS-координаты (для поиска в случае падения).

Техническая сторона связи: протоколы и частотные диапазоны

Выбор системы связи — это выбор между дальностью, скоростью отклика и ценой. Давайте разберем основные стандарты.

Популярные стандарты связи

На рынке есть три ключевых игрока:

1. ExpressLRS (ELRS): Сейчас это золотой стандарт. Открытый исходный код, невероятная дальность (десятки километров), низкая задержка и копеечная стоимость приемников. Идеален для 90% пилотов.
2. TBS Crossfire: Долгое время был королем дальнобойных систем. Очень надежный, простой в настройке («работает из коробки»), но дороже ELRS и имеет чуть большую задержку.
3. FrSky: Устаревающий стандарт. Часто встречается в бюджетных готовых наборах (RTF), но проигрывает современным системам по дальности и надежности.

Битва частот: 2.4 ГГц против 900 МГц (868/915 МГц)

Выбор частоты зависит от того, как и где вы летаете.

Влияние на задержку (Latency)

Задержка — это время между движением стика и реакцией мотора. В гоночном FPV счет идет на миллисекунды. Протоколы вроде ELRS на 2.4 ГГц обеспечивают задержку в районе 3-5 мс, что дает ощущение полного слияния с дроном. Старые протоколы могли давать 20-40 мс, что сейчас считается неприемлемым для динамичных полетов.

Полный обзор экосистемы: периферийное оборудование

Приемник не работает в вакууме. Чтобы понять всю картину, перечислите виды периферийного оборудования fpv дрона, с которыми он взаимодействует. Это поможет правильно спроектировать сборку.

1. Полетный контроллер (Flight Controller — FC)

Это мозг. Именно сюда припаивается приемник. FC обрабатывает данные гироскопа и команды пилота, вычисляя, как именно нужно вращать каждый мотор, чтобы выполнить маневр.

2. Видеосистема (VTX и Камера)

Работает параллельно с управлением.

• Камера: «Глаз» дрона.
• Видеопередатчик (VTX): Отправляет картинку на очки.
• Нюанс: Если приемник работает на 900 МГц, а видео на 1.2 ГГц (старый стандарт), они могут глушить друг друга. Современный стандарт: управление 900 МГц или 2.4 ГГц + видео 5.8 ГГц.

3. Силовая установка

• ESC (Регуляторы оборотов): Получают команды от FC и подают ток на моторы.
• Моторы: Физически вращают пропеллеры.

4. Дополнительные модули

• GPS: Необходим для функций возврата домой и отображения скорости/координат.
• Автономный поисковый маяк: Если основной аккумулятор отключится при ударе, маяк со своей батарейкой поможет найти дрон по звуку или радиосигналу.

Практические нюансы установки и подключения

Многие проблемы с дальностью связи возникают не из-за брака, а из-за ошибок монтажа.

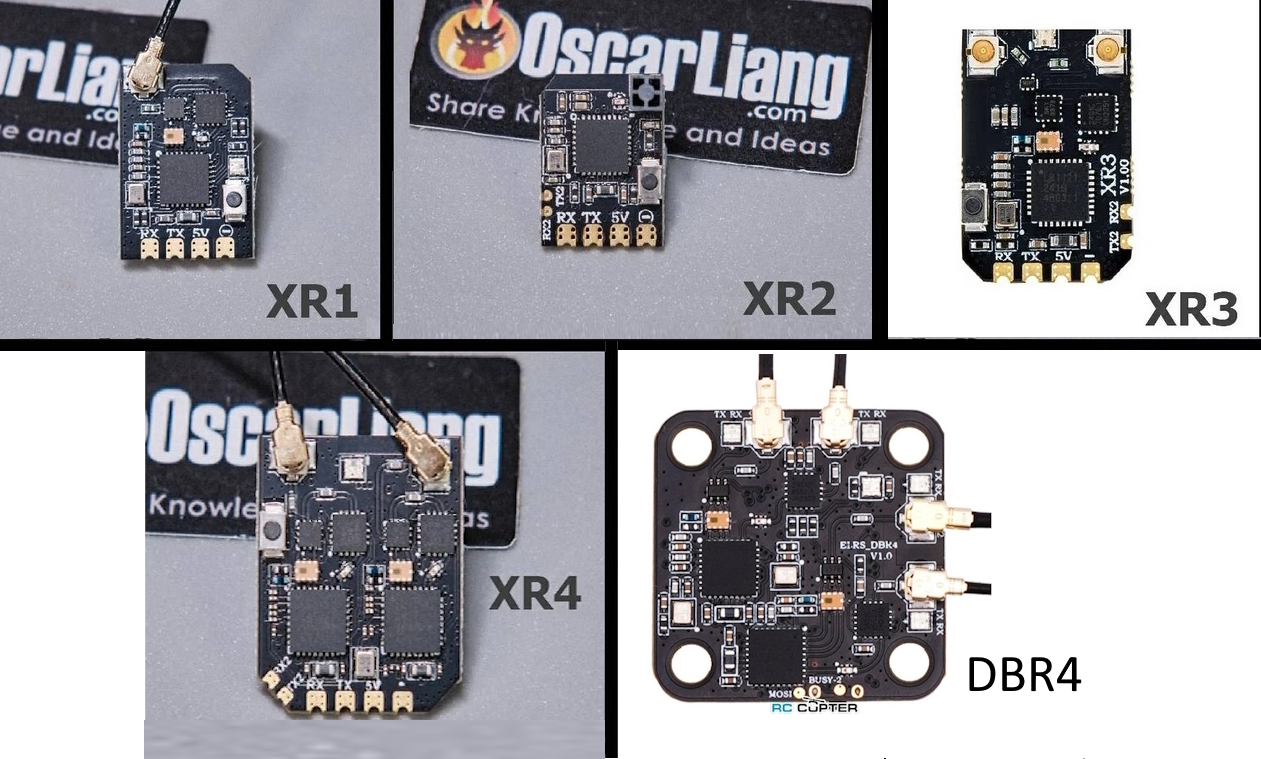

Базовая схема пайки

Большинство современных приемников (ELRS, Crossfire) подключаются к полетному контроллеру четырьмя проводами:

1. 5V (VCC): Питание. Обычно берется с пятака 4.5V или 5V на полетнике.
2. GND (G): Земля (минус).
3. TX (Transmit): Передача данных от приемника. Припаивается к пятаку RX на полетном контроллере.
4. RX (Receive): Прием телеметрии от полетника. Припаивается к пятаку TX на полетном контроллере.

Золотое правило: TX всегда идет к RX, а RX — к TX. Это перекрестное соединение.

Процесс «биндинга» (Binding)

Чтобы приемник слушал только ваш пульт, их нужно связать.

• Метод кнопки: Зажать кнопку на приемнике при подаче питания (индикатор начнет быстро мигать), затем нажать Bind в меню пульта.
• Binding Phrase (для ELRS): Самый удобный способ. Вы прописываете одинаковую секретную кодовую фразу в прошивку пульта и приемника. Они связываются автоматически при включении.

Настройка в Betaflight

После пайки нужно зайти в конфигуратор:

1. Вкладка Ports: Включить “Serial RX” на том UART, к которому вы припаяли провода.
2. Вкладка Receiver: Выбрать протокол (например, CRSF для ELRS и Crossfire).
3. Проверить вкладку Receiver: Двигаете стики — полоски на экране должны двигаться.

Безопасность полета и предотвращение потери сигнала

Рассматривая виды периферийного оборудования fpv дрона, нельзя забывать о безопасности. Радиоволны капризны, а карбон проводит электричество и экранирует сигнал.

Размещение антенн

Карбоновая рама дрона блокирует радиосигнал.

• Правило: Активная часть антенны (обычно кончик или Т-образная часть) должна быть как можно дальше от карбона и аккумулятора.
• Ориентация: Если антенна на пульте горизонтальна, антенна на дроне тоже должна быть горизонтальна для лучшей связи. Но так как дрон вращается, часто используют V-образное расположение усов (для 2.4 ГГц) или вертикальное крепление “Immortal T” (для 900 МГц).

Настройка Failsafe

Это самое важное. В Betaflight нужно настроить, что сделает дрон при потере связи.

• Drop (Падение): Моторы отключаются. Безопасно для людей, но можно разбить дрон.
• GPS Rescue (Возврат): Дрон набирает высоту и летит к точке взлета. Требует наличия GPS-модуля и корректной настройки.

Никогда не ставьте режим “Land” (Посадка) для FPV дронов. Если связь пропадет над водой или лесом, дрон просто плавно сядет туда, где его невозможно достать.

Внешние помехи

Избегайте полетов рядом с мощными вышками сотовой связи, ЛЭП и в густой жилой застройке с тысячами Wi-Fi роутеров (если летите на 2.4 ГГц). Это снижает дальность в разы.

FAQ: Часто задаваемые вопросы

Можно ли использовать приемник и пульт разных производителей?

В большинстве случаев — нет, если речь о встроенных протоколах (FrSky с FlySky не свяжется). Однако, если у вас есть внешний модуль (например, модуль ELRS вставлен в пульт FrSky), то вы сможете управлять дроном с приемником ELRS. Главное — совпадение протоколов передающего модуля и приемника.

Что делать, если дальность связи резко упала?

Первым делом проверьте антенну на дроне. Она часто повреждается при падениях (отрубается кончик или перебивается кабель). Вторая причина — антенна на пульте. Также убедитесь, что вы не перешли случайно в режим низкой мощности (Low Power) на аппаратуре. Узнайте больше о том, как усилить связь с дроном.

Какой протокол связи лучше выбрать новичку: ELRS или Crossfire?

Сегодня однозначная рекомендация — ELRS. Он дешевле, функциональнее, приемники крошечные, а дальность превосходит потребности новичка в десятки раз. Crossfire стоит выбирать, только если вы покупаете б/у оборудование или вам нужна специфическая экосистема TBS.

Нужно ли обновлять прошивку на приемнике?

Да, особенно для ELRS. Версии прошивки (Major version, например 2.0 и 3.0) на пульте и приемнике должны совпадать, иначе они не свяжутся. Обновление также исправляет баги и улучшает стабильность.
