Как устроены дроны DJI: обзор для новичков и профессионалов

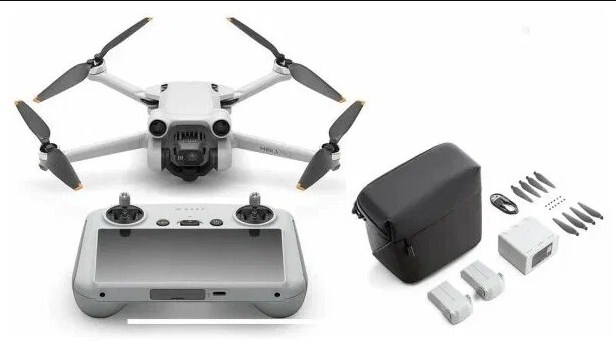

Компания DJI, один из лидеров рынка дронов, предлагает модели от компактных (Mini, Spark, Tello) до профессиональных (Phantom, Inspire, Matrice). Несмотря на разную комплектацию, их архитектура схожа: складной пластиковый корпус с четырьмя винтами, съемный аккумулятор, антенны для связи, полетный контроллер, навигационные модули и подвес с камерой. Ниже рассмотрим назначение и устройство основных компонентов таких квадрокоптеров.

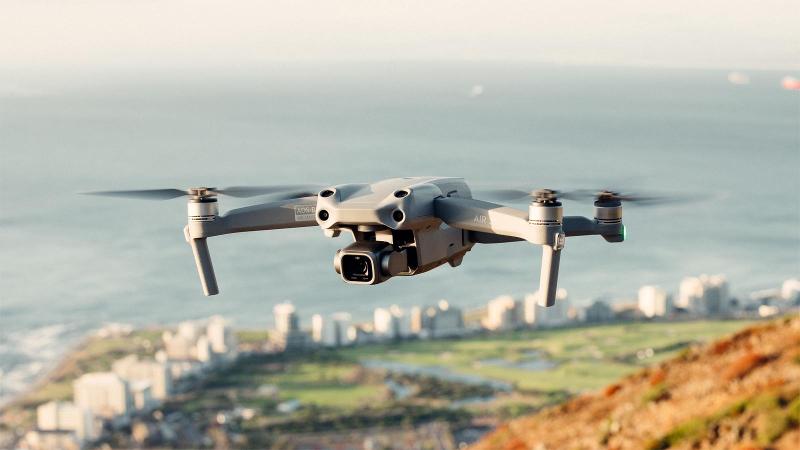

Основные компоненты квадрокоптера DJI

Основа устройства дрона DJI — жесткая рама из углепластика и усиленного полимера, которая выдерживает динамическую нагрузку при маневрах до 10 G и защищает электронику от ударов при приземлении. К ней крепятся моторы, подвес и аккумулятор. Шасси имеет амортизирующие элементы, снижающие вибрацию до 30 %, и спроектировано с учетом аэродинамики для уменьшения сопротивления воздуха.

Моторы и винты

Каждый квадрокоптер DJI оснащен четырьмя бесщеточными моторами с постоянными магнитами, которые вращают пропеллеры с частотой до 20 000 оборотов в минуту. Моторы подключены к ESC, обновляющие сигналы 400–800 раз в секунду. ESC принимает команды от полетного контроллера и мгновенно изменяет напряжение и ток, обеспечивая точное управление подъемной силой. Такое взаимодействие позволяет компенсировать порывы ветра до 15 м/с и удерживать стабильную высоту с погрешностью до 2 см.

Полетный контроллер

Это «мозг» квадрокоптера. Полетный контроллер DJI использует 32-битный ARM-процессор с частотой 216 МГц. Он обрабатывает данные с гироскопов, акселерометров, барометров и GPS с частотой 200 Гц. Контроллер вычисляет корректировку оборотов моторов и стабилизирует дрон с точностью до 0,5° по углам крена, тангажа и рысканья. Встроенные алгоритмы предотвращают срыв и позволяют выполнять автономное удержание позиции и возврат домой при потере сигнала.

Система стабилизации и датчики

Встроенные гироскопы, акселерометры, барометры и оптические сенсоры работают совместно для удержания позиции в воздухе. У старших моделей есть датчики визуального позиционирования спереди, сзади, сверху и снизу, что помогает обходить препятствия в автоматическом режиме.

Энергосистема квадрокоптера DJI

Энергосистема квадрокоптера состоит из аккумуляторной батареи, системы управления батареей (BMS) и цепей питания полетного контроллера, моторов, подвеса и сенсоров. Основной источник энергии — литий-полимерная (LiPo) батарея с номинальным напряжением 14,8 В (4S) или 22,2 В (6S) и с интеллектуальным контроллером внутри. Такой контроллер отслеживает напряжение каждой ячейки, температуру, количество циклов зарядки для передачи этих данных в приложение DJI Fly или DJI GO 4.

Емкость батареи подбирается под конкретную модель: у DJI Mini 2 — 2250 мАч, у Phantom 4 Pro — 5870 мАч, а у Mavic 3 — 5000 мАч. Это напрямую влияет на продолжительность полета — от 20 до 46 минут при стандартных нагрузках.

Аккумулятор собран из отдельных ячеек с напряжением 3,7 В каждая. В профессиональных моделях используется конфигурация 6S, что обеспечивает суммарное напряжение 22,2 В и суммарную энергию до 133 Втч. Каждая ячейка контролируется системой BMS, которая отслеживает напряжение с точностью до 0,02 В, температуру до 2 °C и баланс зарядов между ячейками. Это предотвращает глубокий разряд, перегрев и перезарядку, увеличивая срок службы батареи до 300 циклов полной зарядки.

Полетный контроллер получает питание напрямую через распределительную плату, которая стабилизирует напряжение до 12 В для сенсоров и 5 В для радиомодуля и камеры. ESC получают от аккумулятора напряжение напрямую и преобразуют его в регулируемый ток для бесщеточных моторов. В момент максимальной нагрузки, например при резком взлете или сильном ветре, ток на один мотор может достигать 20–25 А, а суммарно через распределительную плату проходит до 90 А.

Система управления питанием в реальном времени контролирует уровень заряда и температуру. При падении напряжения ниже критического уровня (например, 14,5 В для 4S батареи) активируется автоматический возврат домой. Если температура батареи превышает 60 °C, полетный контроллер снижает нагрузку на моторы и инициирует безопасную посадку.

Аккумуляторы устройств DJI оснащены встроенной электроникой для обмена данными с пультом оператора. Телеметрия включает текущий заряд, напряжение каждой ячейки, температуру, оставшееся время полета и прогноз дальности. Эти данные обновляются с частотой 10–50 Гц, что позволяет оператору корректировать план полета и минимизировать риск падения из-за разряда батареи.

Навигация и системы позиционирования

Точная навигация — основа стабильного полета устройства. DJI интегрирует в свои модели комплекс спутниковых и визуальных технологий, что позволяет летать как на открытом пространстве, так и в помещениях:

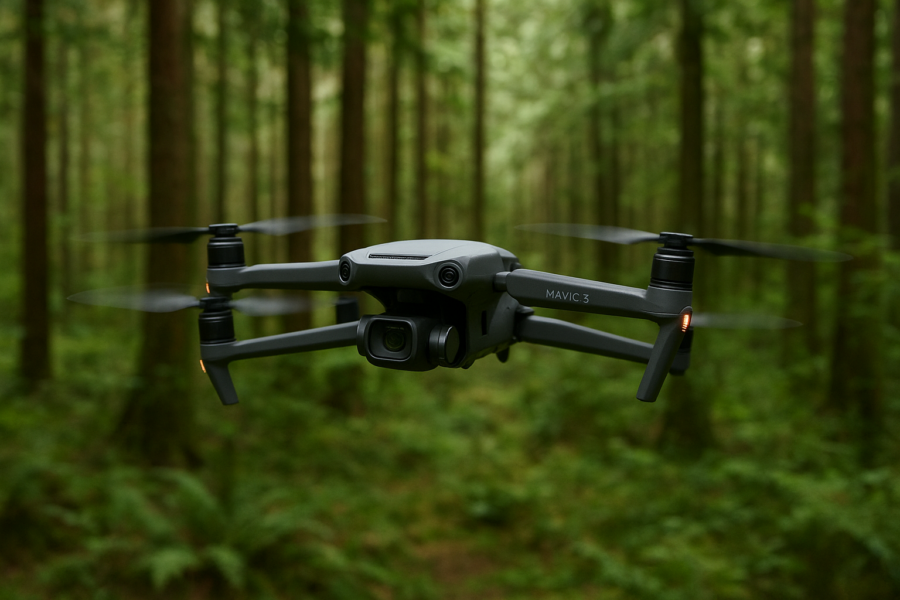

• Спутниковые системы. Большинство устройств DJI поддерживает GPS, ГЛОНАСС, а в некоторых моделях китайскую систему BeiDou. Это дает более быструю фиксацию координат и стабильный сигнал даже в сложных условиях. Например, Mavic 3 и Phantom 4 Pro способны удерживать позицию с погрешностью в пределах десятков сантиметров.
• Визуальное позиционирование. Когда спутниковый сигнал слабый (в помещении, под мостами, в узких дворах), устройство переходит на систему визуального позиционирования (VPS). Камеры, направленные вниз, анализируют рисунок поверхности и помогают контроллеру удерживать высоту и положение. Это особенно полезно при взлете и посадке в ограниченном пространстве.
• Датчики избегания препятствий. У современных DJI предусмотрено от четырех до шести направлений обзора с помощью стереокамер и инфракрасных сенсоров. Они работают в связке с алгоритмами APAS (Advanced Pilot Assistance System), позволяя автоматически облетать препятствия или останавливаться перед ними. У DJI Mavic 3 обзор 360°, включая верхнюю и боковые стороны.
• Барометр и компас. Барометр измеряет атмосферное давление и определяет высоту полета с высокой точностью, а электронный компас помогает удерживать правильное направление даже при слабом GPS-сигнале. Оба датчика постоянно калибруются во время работы.

Камера и подвес

Камеры устройств DJI закреплены на трехосевых стабилизированных подвесах, которые компенсируют наклоны и вибрации во время полета. Подвес получает команды от контроллера и может менять угол наклона камеры, сохраняя плавность кадра даже при резких маневрах.

DJI устанавливает камеры с сенсорами разного формата:

• DJI Mini 2 — 1/2,3″ CMOS с разрешением 12 Мп, видео до 4K/30 к/с.
• DJI Mavic 3 — двухкамерная система: основная камера Hasselblad с сенсором 4/3″ CMOS (20 Мп) и телеобъектив с 28-кратным гибридным зумом.
• DJI Phantom 4 Pro — сенсор 1″ CMOS (20 Мп), видео 4K/60 к/с. Большие сенсоры дают меньше шумов при слабом освещении и выше динамический диапазон.

Объектив камеры выполнен с переменной апертурой f/2,8–f/11, что дает возможность контролировать глубину резкости и экспозицию. Фокусировка осуществляется с помощью моторизованного привода с точностью до 0,01 мм, обеспечивая резкость даже при быстром движении объекта или при изменении расстояния до 1,5–3 метров.

Видео в реальном времени передается оператору через тот же канал, что и телеметрия (OcuSync или Lightbridge). На профессиональных моделях поддерживается потоковая передача видео 1080p на пульт с частотой обновления 50 Гц и задержкой менее 120 мс, что позволяет оператору видеть кадр практически без задержки и управлять дроном в сложных условиях.ету.

Некоторые устройства оснащаются механическим затвором (Phantom 4 Pro), что исключает эффект «желе» при съемке движущихся объектов. В профессиональных версиях доступны сменные объективы, а в индустриальных — тепловизоры и камеры с многоспектральными сенсорами.

Программное обеспечение и интеллектуальные функции

Основные программы — DJI Fly, DJI GO 4 и DJI Pilot (для профессиональных серий). Они позволяют контролировать параметры полета и камеры, просматривать видео в реальном времени, запускать интеллектуальные режимы съемки, обновлять прошивку и калибровать датчики, просматривать журнал полетов с данными GPS и телеметрии.

DJI также интегрирует автоматизированные сценарии, которые используют данные GPS, гироскопов и камер:

• ActiveTrack — автоматическое сопровождение объекта с сохранением его в кадре;
• QuickShots — предустановленные траектории съемки (Dronie, Helix, Rocket и др.);
• Waypoint — полет по заданным координатам;
• POI (Point of Interest) — облет выбранной точки по кругу;
• APAS — автоматический обход препятствий во время движения вперед или назад.

Программная часть следит за соблюдением ограничений:

• Geofencing — запрет полетов в закрытых зонах (аэропорты, стратегические объекты);
• предупреждение о сильном ветре или низком заряде;
• автоматический возврат домой (Return-to-Home) при потере связи или критическом разряде аккумулятора.

Обработка материалов

Часть моделей поддерживает прямую обработку фото и видео в приложении: обрезка, применение фильтров, быстрый монтаж и экспорт в социальные сети. Это сокращает время между съемкой и публикацией в блог.

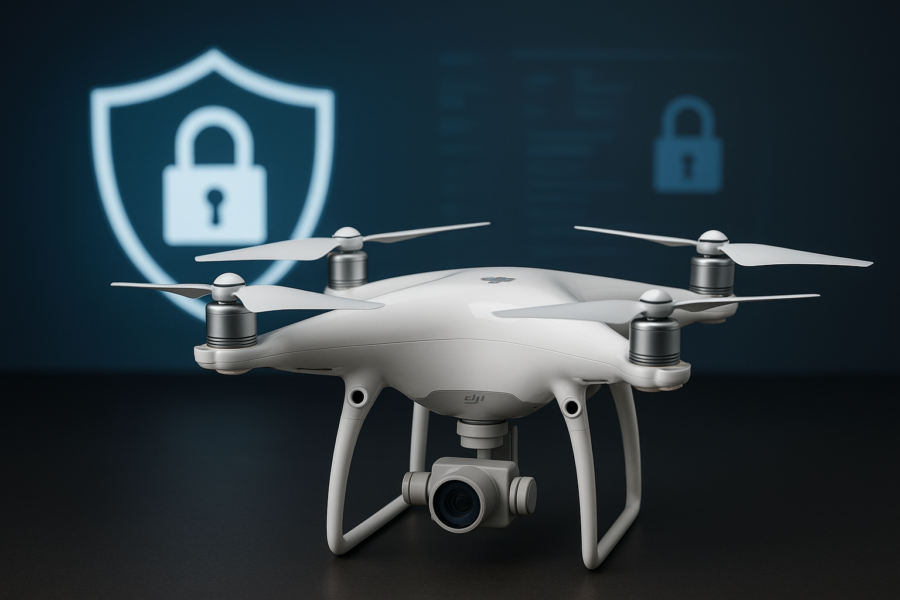

Системы безопасности и защиты

Встроенные сенсоры (ультразвуковые, инфракрасные, стереокамеры) отслеживают препятствия и передают данные в полетный контроллер. У моделей с круговым обзором, например DJI Mavic 3, система способна строить трехмерную карту окружения в реальном времени и прокладывать безопасный маршрут.

Системы стабилизации и аварийного приземления

При отказе одного или нескольких датчиков контроллер переключается на резервные алгоритмы стабилизации. Если критический сбой неизбежен, активируется аварийная посадка с минимальной вертикальной скоростью для снижения повреждений. В некоторых моделях предусмотрена функция Propeller Stop — аварийная остановка моторов по команде оператора, чтобы предотвратить поломку устройства.

Ограничения полетных зон

Технология Geofencing интегрирована в прошивку и использует базу данных зон с ограниченным доступом (No-Fly Zones). При попытке взлета в такой зоне дрон блокирует моторы. Вблизи зон повышенного риска (аэропорты, военные объекты) возможно ограничение высоты или скорости.

Сигнализация и уведомления

Во время полета пульт и приложение оповещают о сильном ветре, помехах связи, низком заряде аккумулятора и перегреве. Эти предупреждения позволяют пилоту заранее принять меры для безопасного завершения съемки.

Коммуникационные системы и связь с оператором

Устройства DJI используют цифровую передачу сигнала через OcuSync (версии 1.0–4.0) или Wi-Fi (для младших моделей вроде Tello).

• OcuSync обеспечивает дальность до 15 км (Mavic 3), передачу HD-видео и низкую задержку.
• Wi-Fi ограничивает радиус действия до 2–4 км, но позволяет управлять дроном через смартфон без пульта.

Встроенные видеокодеки передают изображение с камеры дрона на пульт или мобильное устройство с минимальной задержкой. На профессиональных моделях реализована двойная частота (2,4 и 5,8 ГГц) для устойчивости к помехам.

Если связь прерывается, дрон автоматически активирует безопасные сценарии: удержание позиции, возврат домой или аварийная посадка. В профессиональных версиях (например, Matrice 300 RTK) реализована система двойной передачи данных для снижения риска потери связи в сложных условиях.
