Виды антенн для квадрокоптера: полный гайд по выбору для FPV полетов и увеличения дальности

Любой опытный пилот скажет вам: дрон летает настолько хорошо, насколько хорошо он «слышит» пульт и «видит» видеосигнал. Часто новички вкладывают огромные деньги в моторы, камеру и контроллеры, но оставляют штатные «сосиски»-антенны, а потом удивляются, почему картинка сыпется уже через 100 метров.

В этой статье мы разберем виды антенн для квадрокоптера, поймем физику процесса без сложных формул и соберем идеальный сетап для ваших задач — будь то гонки в парке или кинематографичные полеты в горах.

Какую роль играет антенна на квадрокоптере: больше, чем просто кусок проволоки

Антенна — это не просто аксессуар, а единственный канал связи между вами и вашим беспилотником. Она преобразует электрический сигнал передатчика в радиоволны и наоборот — ловит волны из эфира, превращая их в понятные для приемника данные.

Передача видеосигнала (FPV) и управление дроном

В современном дроностроении, особенно в FPV (First Person View), мы обычно имеем дело с двумя независимыми радиоканалами:

1. Канал управления (RX/TX): Обычно работает на частотах 2.4 ГГц или 868/915 МГц (системы типа ELRS или Crossfire). Здесь важна надежность, чтобы дрон не упал (Failsafe).
2. Видеоканал (VTX/VRX): Чаще всего это 5.8 ГГц (аналог или цифра) или 1.2 ГГц. Здесь мы боремся за чистую картинку без помех и «снега».

Стабильность связи и физика препятствий

Какую роль играет антенна на квадрокоптере в условиях реального полета? Критическую. Радиоволны на высоких частотах (5.8 ГГц) ведут себя почти как свет: они плохо проходят сквозь стены, деревья и человеческие тела. Хорошая антенна не только увеличивает дальность (Range), но и помогает сигналу «огибать» препятствия за счет переотражений, сохраняя стабильный линк там, где дешевая антенна покажет «черный экран».

Важно: Самый дорогой видеопередатчик мощностью 1 Ватт будет работать хуже, чем бюджетный на 200 мВт, если на первом стоит плохая антенна, а на втором — качественная и правильно подобранная.

Поляризация: Линейная против Круговой

Это фундамент, на котором строятся все виды антенн квадрокоптера. Если вы ошибетесь здесь, дальность полета упадет в разы.

Линейная поляризация: просто, но с нюансами

Представьте волну, которая колеблется в одной плоскости (вертикально или горизонтально). Это линейная поляризация.

• Плюсы: Антенны компактные, дешевые.
• Минусы: Если передающая антенна стоит вертикально, а приемная наклонилась горизонтально (дрон вошел в поворот), сигнал резко падает (эффект кросс-поляризации). Кроме того, они плохо справляются с переотраженным сигналом (Multipath) — отраженная волна мешает основной.

Круговая поляризация (RHCP и LHCP): стандарт индустрии

Здесь волна закручивается в спираль, как штопор. Это золотой стандарт для FPV.

• Плюсы: Сигнал стабилен, как бы вы ни крутили дрон в воздухе. Главное преимущество — подавление переотражений. Когда «закрученная» волна отражается от стены, она меняет направление вращения и отсекается приемной антенной, не создавая помех.

Существует два типа круговой поляризации:

1. RHCP (Right Hand Circular Polarization): Правая поляризация. Самый популярный стандарт.
2. LHCP (Left Hand Circular Polarization): Левая поляризация. Часто используется в цифровых системах (например, DJI FPV), чтобы не пересекаться с аналоговыми пилотами, летающими рядом.

Правило «священного союза»

Никогда не смешивайте типы!

• Если на дроне RHCP — на очках должна быть RHCP.
• Если смешать RHCP и LHCP, потеря сигнала составит около 30 дБ. На практике это значит, что дальность полета сократится с километра до 50 метров.

Направленность: Куда «светит» ваша антенна?

Чтобы разобраться, какие виды антенн, которые устанавливаются на квадрокоптер, вам нужны, представьте свет.

Всенаправленные (Omnidirectional)

Работают как лампочка накаливания. Они излучают сигнал во все стороны равномерно (в форме «пончика» с провалом над и под антенной).

• Применение: Обязательны для установки на сам дрон (ведь он постоянно крутится). Также ставятся на очки для полетов вокруг себя.
• Пример: «Клевер», «Пагода», штыревые антенны.

Направленные (Directional)

Работают как фонарик или прожектор. Они фокусируют всю энергию в узкий луч.

• Применение: Ставятся только на приемник (очки/шлем). Позволяют летать далеко и пробивать кусты, но вы должны головой «смотреть» в сторону дрона.
• Пример: Патч, Хеликс.

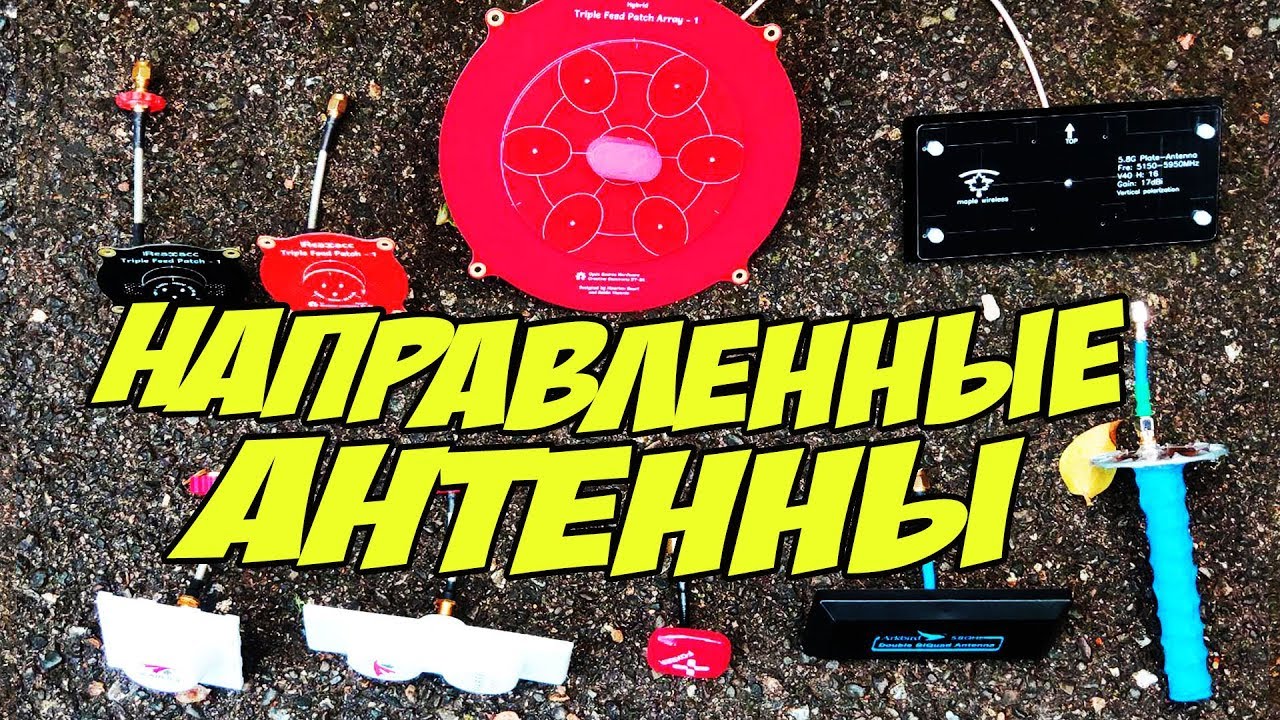

Обзор моделей: от «усиков» до «спиралей»

Рынок предлагает разные виды антенн для квадрокоптера, и у каждой своя задача. Давайте систематизируем их.

1. Дипольные антенны («Сосиски» или «Усики»)

Простейшие линейные антенны. Идут в комплекте с большинством RTR (готовых к полету) наборов.

• Вердикт: Для серьезных полетов не годятся из-за подверженности помехам. Оставьте их для симуляторов или проверок на столе.

2. «Клевер» (Cloverleaf) и «Пагода» (Pagoda)

Самые популярные всенаправленные антенны круговой поляризации.

• Клевер: Выглядит как лепестки из проволоки. Отлично работает, но хрупок без защитного корпуса.
• Пагода: Печатные платы, расположенные друг над другом. Дешевые в производстве, очень прочные и имеют отличную круговую диаграмму.
• Вердикт: Лучший выбор для установки на сам квадрокоптер (на VTX).

3. Патч-антенны (Panel / Patch)

Плоские квадратные или прямоугольные антенны.

• Особенность: Имеют широкий угол обзора (около 60-90 градусов), но только перед собой.
• Вердикт: Идеальны для шлема в паре с всенаправленной антенной. Вы получаете и дальность перед собой, и покрытие вокруг.

4. Спиральные антенны (Helical)

Выглядят как пружина. Чем больше витков — тем уже луч и тем дальше бьет сигнал.

• Особенность: Очень узкий луч. Если дрон вылетит из зоны «луча», видео пропадет мгновенно.
• Вердикт: Только для Long Range (полетов на 3-5+ км).

Технические характеристики перед покупкой

Выбирая оборудование, смотрите не на красоту корпуса, а на три параметра.

1. Разъемы: SMA против RP-SMA

Это самая частая боль при покупке. Внешне они одинаковы, но внутри — разные.

• SMA: Штырек (Pin) находится на стороне антенны, дырочка — на передатчике.
• RP-SMA: Наоборот: дырочка на антенне, штырек на передатчике.
• Совет: Если вы попытаетесь соединить “маму” с “мамой” (без штырька в центре), контакта не будет. Антенна физически накрутится, но видеопередатчик может сгореть за секунды. Всегда проверяйте наличие центрального пина.

2. Коэффициент усиления (dBi): мифы и реальность

Новички думают: «Чем больше dBi, тем мощнее антенна». Это не так. Антенна — пассивный элемент, она не добавляет энергии.

• Высокий dBi означает, что антенна берет энергию из других направлений и фокусирует её в одном. Она «сплющивает» бублик сигнала в блин.
• Низкий dBi дает более равномерное покрытие сферы, но на меньшую дальность.

3. Прочность и длина ножки

Для гоночных дронов берите короткие «стабби» (Stubby) антенны — их сложнее сломать при ударе. Для фристайла и Long Range нужна длинная ножка, чтобы вынести активный элемент антенны подальше от карбоновой рамы и аккумулятора, которые экранируют сигнал.

Готовые сценарии: собираем идеальный сетап

Как комбинировать разные виды антенн квадрокоптера? В большинстве очков есть модуль Diversity — он принимает сигнал с двух антенн одновременно и выбирает лучший. Используйте это!

Сценарий 1: Фристайл и парк (ближний радиус)

• На дрон: Прочный «Клевер» или «Пагода» (RHCP) на длинной ножке.
• На очки:
  1. Omni (всенаправленная) — чтобы ловить сигнал, когда вы пролетаете сзади себя.
  2. Небольшой Патч (Patch) — чтобы улучшить проникновение сигнала сквозь деревья, когда вы летите перед собой.

Сценарий 2: Кинематографические съемки (Cinewhoop)

Здесь важна стабильность, а не дальность.

• На дрон: Компактная LHCP антенна (если используете DJI систему).
• На очки: Стандартные всенаправленные антенны, идущие в комплекте с цифровыми системами, часто справляются отлично.

Сценарий 3: Long Range (полеты в облака)

• На дрон: Качественная Omni-антенна с длинным кабелем, вынесенная максимально далеко от корпуса.
• На очки (наземную станцию):
  1. Патч с высоким коэффициентом усиления.
  2. Хеликс (спираль) на 3-5 витков.
     Примечание: в этом случае летать «за спину» нельзя — потеряете видео.

Частые ошибки новичков

1. Включение без антенны. Это смерть для видеопередатчика (VTX). Энергии некуда уходить, она превращается в тепло и сжигает чип за секунды.
2. Карбоновая тень. Карбон проводит ток и блокирует радиоволны. Если антенна прижата к раме или закрыта аккумулятором, вы получите жуткие помехи. Антенна должна «видеть» небо.
3. Использование поврежденного оборудования. Если пластиковый корпус антенны треснул, а лепестки внутри погнулись, геометрия нарушена. КСВ (коэффициент стоячей волны) растет, эффективность падает. Такую антенну лучше заменить.

FAQ: Ответы на вопросы пилотов

Можно ли использовать антенну 5.8 ГГц на приемнике 2.4 ГГц?

Нет, категорически. Антенна настроена на длину волны конкретной частоты (резонанс). Использование антенны не того диапазона приведет к полной потере связи и возможному выходу передатчика из строя.

Влияет ли длина ножки антенны на качество сигнала?

Сама длина кабеля немного гасит сигнал (чем длиннее, тем больше потери), но позитивный эффект от того, что вы убираете излучатель из «тени» рамы и аккумулятора, перекрывает эти микро-потери. Для дрона лучше длинная ножка, чем короткая, спрятанная в корпусе.

Что лучше для очков: две одинаковые антенны или разные?

Лучше разные. Смысл системы Diversity в том, чтобы закрыть слабые места одной антенны сильными сторонами другой. Идеальная пара: Всенаправленная (для покрытия вокруг) + Направленная (для дальности и пробития).

Как проверить работоспособность антенны после падения?

Визуально осмотрите корпус и разъем. Потрясите — внутри ничего не должно греметь. Самый надежный способ — использовать специальный анализатор антенн (VNA), но в полевых условиях просто сделайте «range test» (тест дальности) на малой мощности, отойдя от дрона на 50-100 метров.
